공장 안에는 처음 보면 이유가 짐작되지 않는 설비가 많습니다. 굴뚝 끝에서 계속 타는 불, 지붕이 액체 위에 떠 있는 탱크, 배관 속을 지나가는 '피그' 같은 것들입니다. 공장 설비 12가지의 구조와 작동 원리를 다룬 숏츠 12편을 한 편의 영상과 글로 다시 정리했습니다.
이 글에서 다루는 12가지 주제입니다.
- 공장은 왜 정기적으로 멈추나 — 정기보수
- 굴뚝 끝에서 타는 불 — 플레어 스택
- 새 열교환기는 왜 일부러 크게 만들까 — 오염계수
- 탱크로리 하역 전 집게 — 정전기 본딩·접지
- 쉘앤튜브와 판형 — 열교환기 모양이 다른 이유
- 압력이 넘치면 — 안전밸브와 파열판
- 증류탑 안의 층 — 트레이
- 탱크를 질소로 채우는 이유 — 질소 블랭킷
- 지붕이 떠 있는 탱크 — 플로팅 루프
- 배관 속 '돼지' — 피깅
- 보일러 속 스케일 1mm
- 폭기조에 넣는 공기의 양

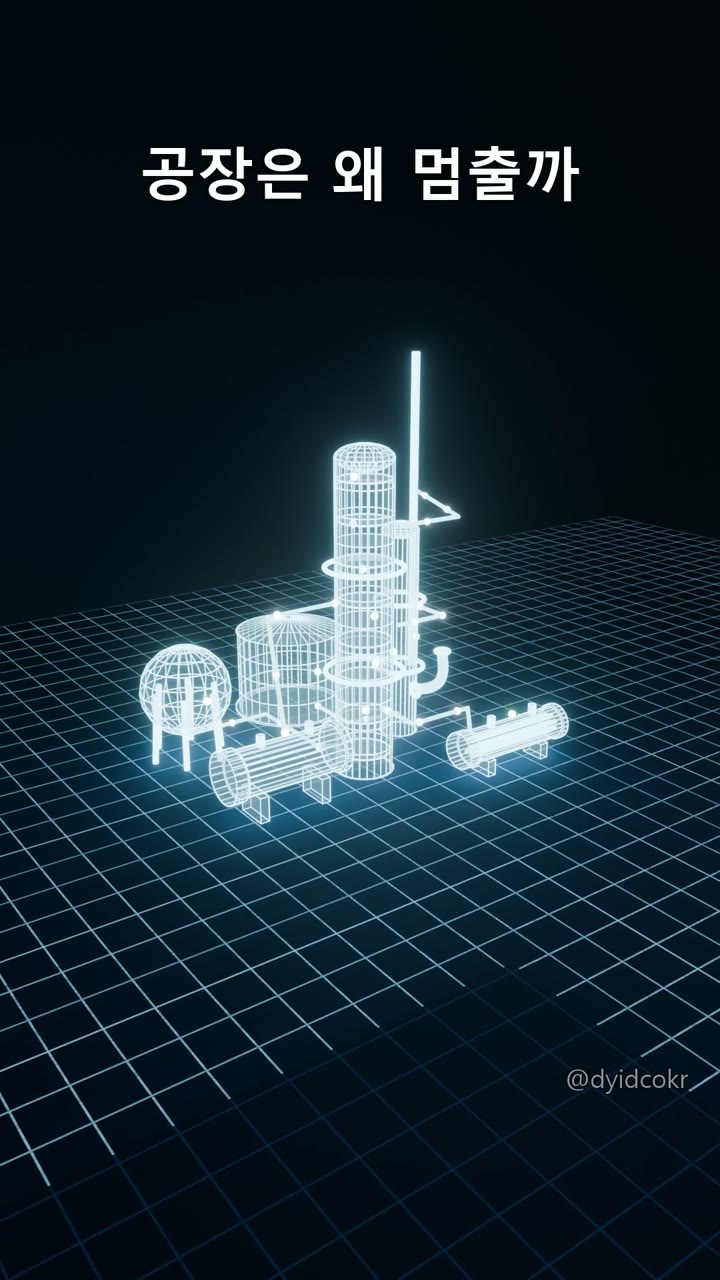

1. 공장은 왜 정기적으로 멈추나 — 정기보수
공장은 멈추지 않고 이어서 운전하는 것이 기본이지만, 돌아가는 동안에는 설비 안쪽을 열어볼 수 없습니다. 그래서 정해진 주기에 맞춰 일부 또는 전체를 멈추고 들여다보는데, 이를 정기보수(턴어라운드)라고 부릅니다. 기간은 수 주간인 경우가 많고, 이때 열교환기·탱크·배관·증류탑 안쪽 점검과 청소가 한꺼번에 몰립니다.
자세히 보기 → 공장은 왜 1년에 한 번 멈추나 — 정기보수(턴어라운드)

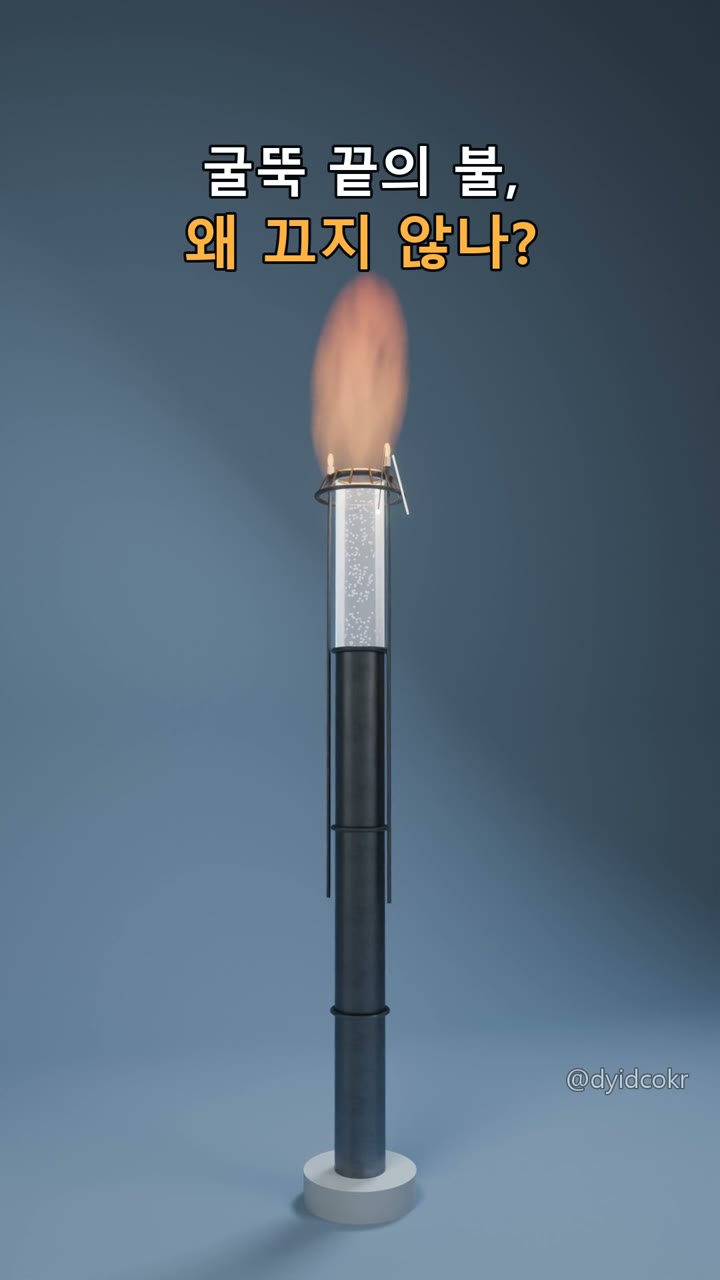

2. 굴뚝 끝에서 타는 불, 왜 끄지 않나 — 플레어 스택
공정에서 남거나 안전밸브가 열리며 갑자기 몰리는 가스를 태워서 내보내는 설비가 플레어 스택입니다. 가스가 언제 몰려올지 모르기 때문에 끝에는 작은 불씨(파일럿 버너)가 항상 켜져 있고, 스팀이나 공기를 적정량 더해 그을음을 줄입니다. 미국 EPA 는 적절히 설계·운전되는 플레어의 유기성 오염물질 파괴효율을 약 98%로 평가하는데, 조건이 붙은 미국 기준값입니다.
자세히 보기 → 굴뚝 끝에서 타는 불, 왜 끄지 않나 — 플레어 스택

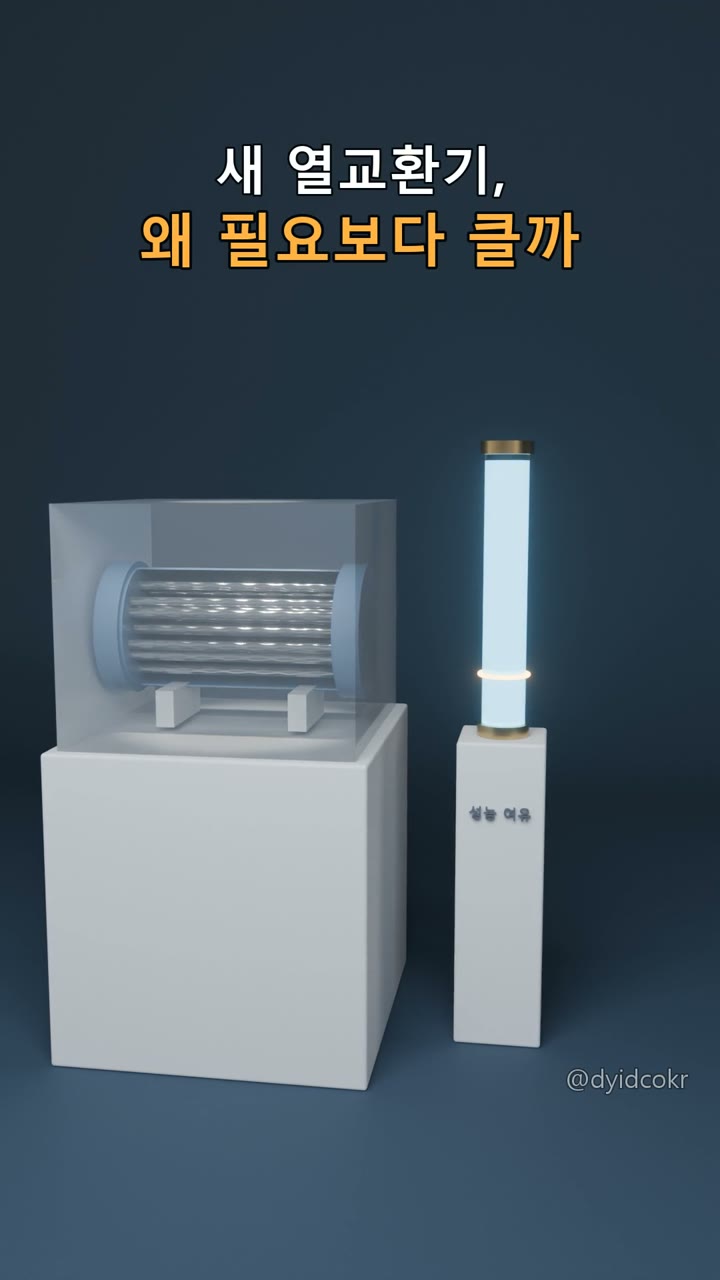

3. 새 열교환기는 왜 일부러 크게 만들까 — 오염계수
때가 낄 것으로 예상되는 열교환기는 설계 단계에서 때가 열 전달을 방해하는 정도를 열저항 값(오염계수)으로 계산에 넣고, 그만큼 전열면적을 여유 있게 잡습니다. 때는 결정·입자·생물·화학반응·부식으로 흔히 나누며, 종류에 따라 맞는 세척 방법이 달라 씻기 전에 어떤 때인지부터 확인합니다.
자세히 보기 → 새 열교환기는 왜 일부러 크게 만들까 — 파울링·오염계수

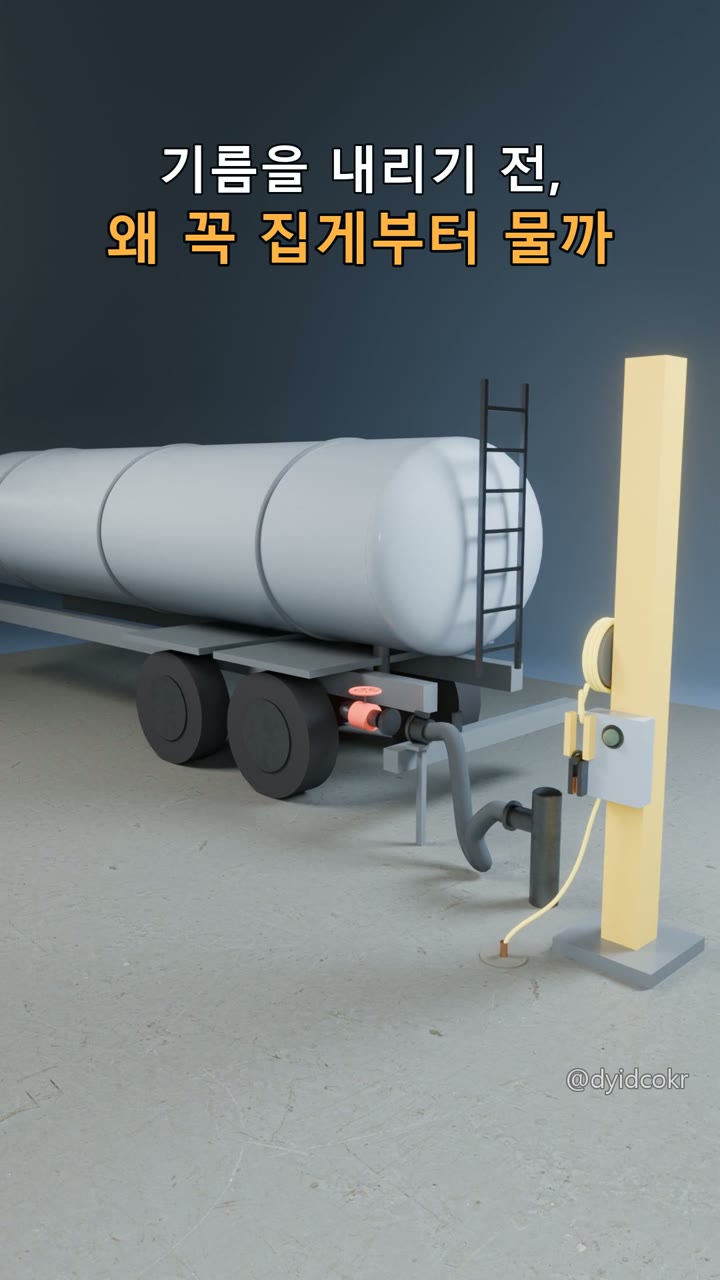

4. 탱크로리에서 기름을 내리기 전, 왜 집게부터 무나 — 정전기 본딩·접지
인화성 액체가 흐르거나 튀면 정전기 전하가 쌓일 수 있고, 이 전하가 방전되며 생긴 작은 스파크가 가연성 증기에 불을 붙일 수 있습니다. 그래서 하역 전에 전선으로 탱크로리와 하역 설비를 이어 전위차를 줄이고(본딩), 쌓인 전하를 대지로 흘려보냅니다(접지). 본딩과 접지는 서로 다른 개념입니다.

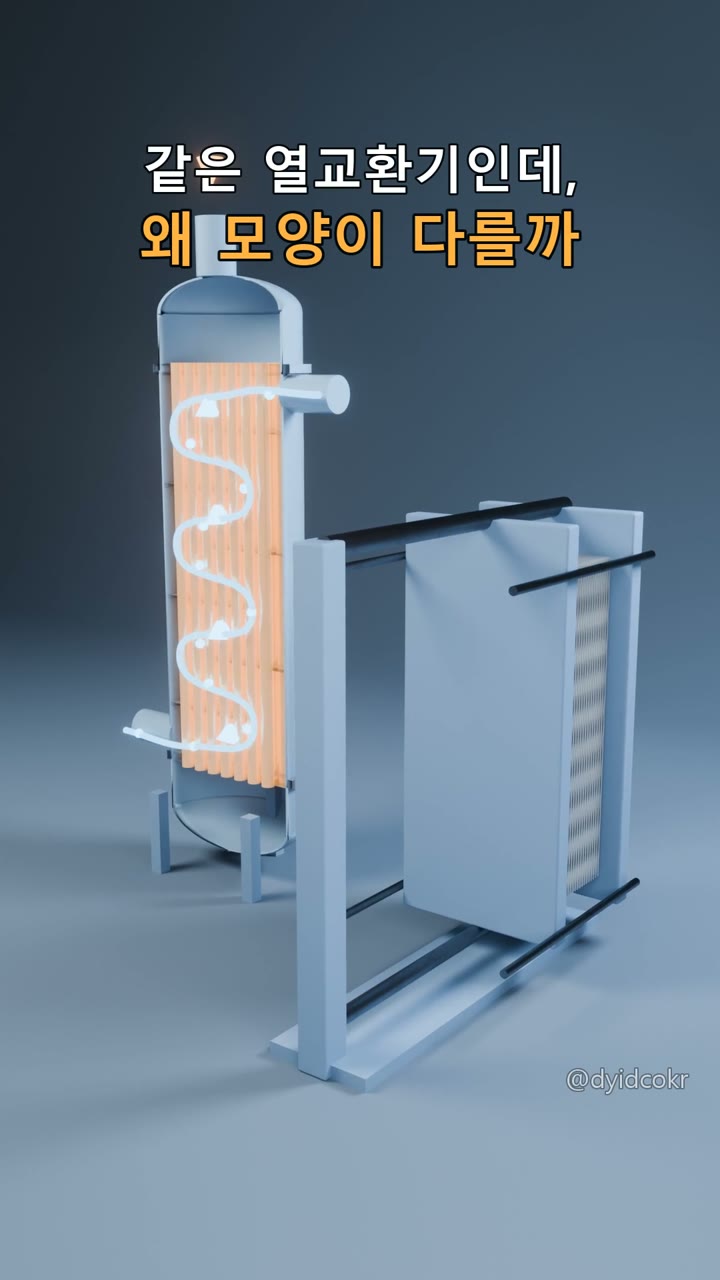

5. 같은 열교환기인데 왜 모양이 다를까 — 쉘앤튜브와 판형
쉘앤튜브형은 원통 안에 튜브 다발을 넣은 구조이고, 판형은 얇은 금속판을 여러 장 쌓아 좁은 틈으로 두 유체가 번갈아 지나가게 만든 구조입니다. 판형은 표면 요철이 난류를 만들어 작은 부피로도 열을 잘 주고받지만, 그만큼 이물에 막히기 쉽습니다. 청소도 구조를 따라가서, 쉘앤튜브는 튜브마다 고압 랜스를 넣고, 가스켓 조립형 판형은 판을 분리해 세척합니다.

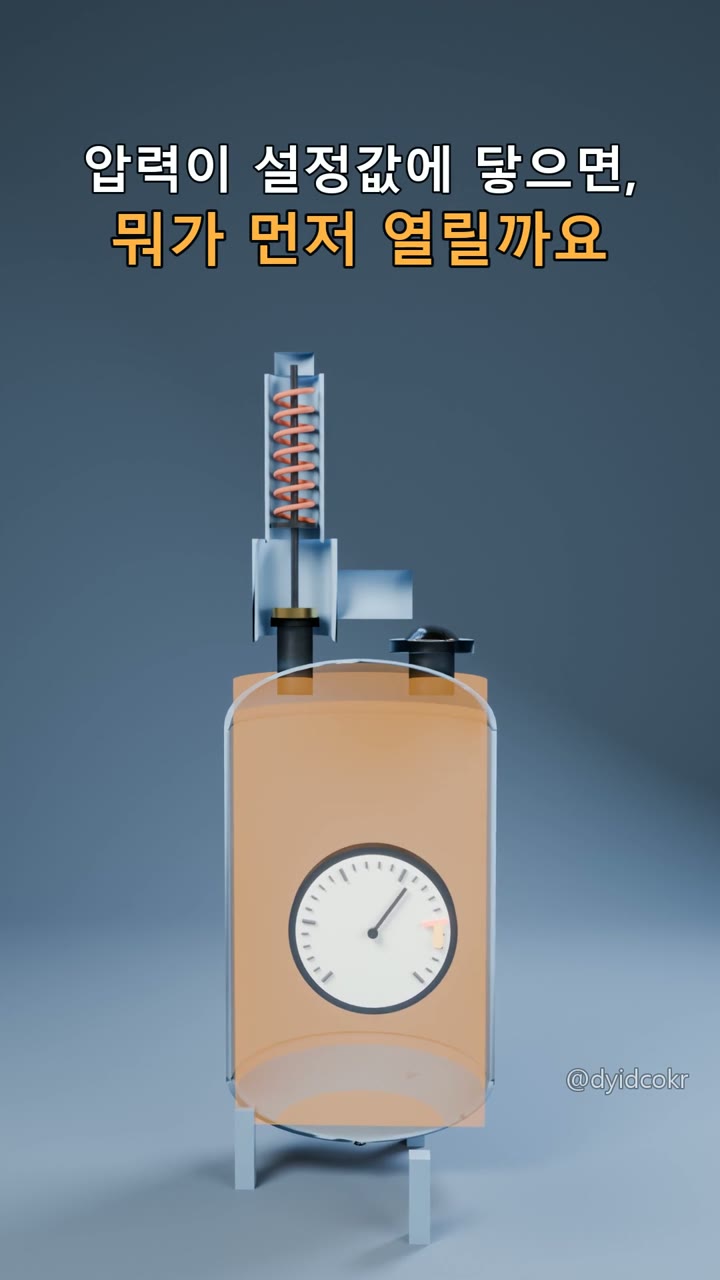

6. 압력이 넘치면 뭐가 먼저 열릴까 — 안전밸브와 파열판
압력설비는 압력이 한계를 넘기 전에 스스로 빼내는 장치를 둡니다. 스프링식 안전밸브는 방출 후 압력이 떨어지면 다시 닫혀 계속 쓸 수 있고, 파열판은 설정 압력에서 한 번 터지며 완전히 열리는 1회용 장치입니다. ASME 압력용기 기준(Section VIII Div.1)에서는 방출장치 하나로 보호되는 설비가 비화재 상황에서 방출되는 동안 압력이 최대허용사용압력(MAWP)보다 10% 또는 3psi 중 큰 값까지 일시적으로 더 오르는 것을 한도로 봅니다.

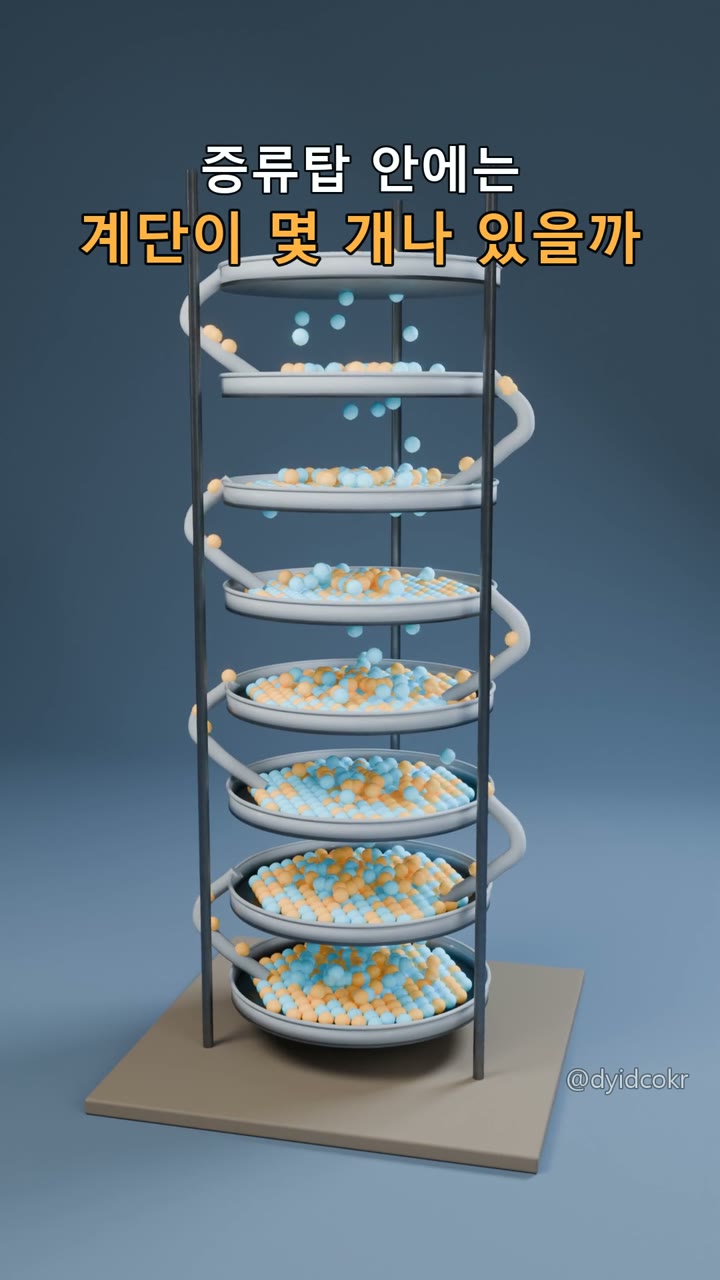

7. 증류탑 안에는 계단이 몇 개나 있을까 — 트레이
트레이식 증류탑 안에는 평평한 판(트레이)이 여러 층으로 쌓여 있습니다. 위에서 내려오는 액체는 턱을 넘어 아래로 떨어지고, 아래에서 올라오는 증기는 구멍을 뚫고 올라오며 액체와 만나 성분이 조금씩 갈라집니다. 트레이가 더러워져 막히면 압력손실이 커지고, 심하면 액체가 내려가지 못하고 쌓이는 플러딩으로 이어져 분리 성능이 떨어질 수 있습니다.

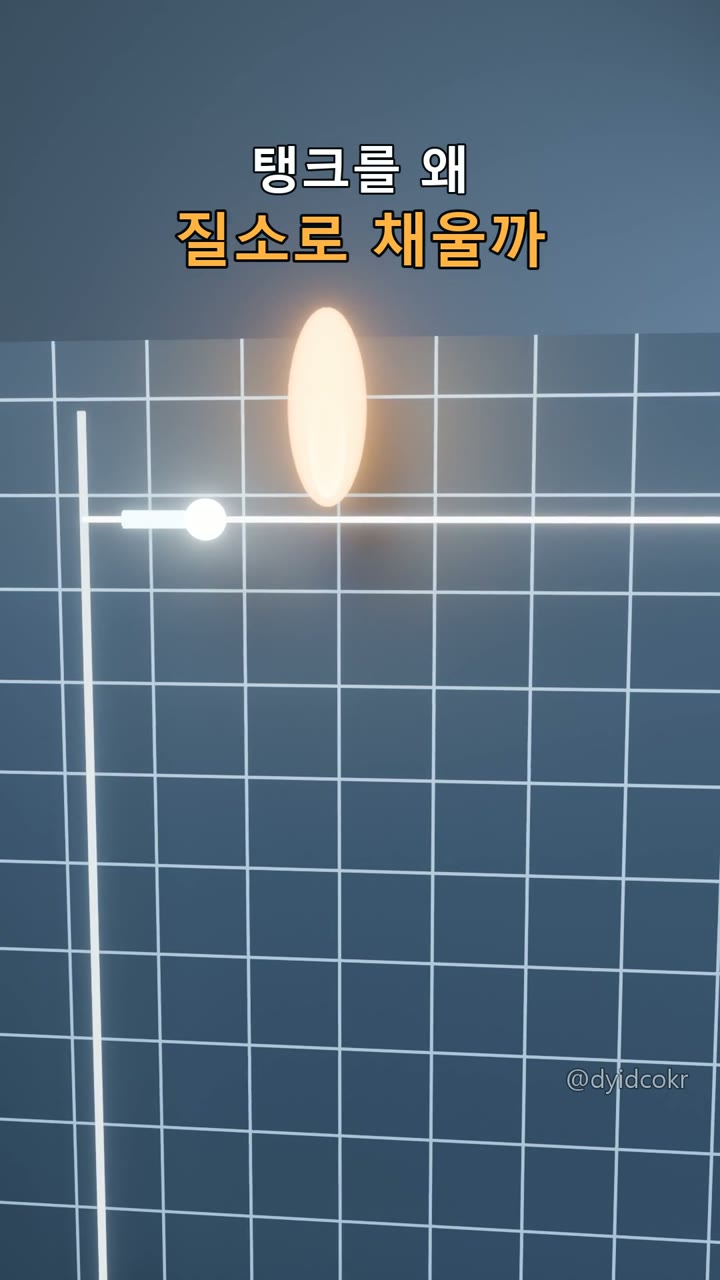

8. 탱크를 질소로 채우는 이유 — 질소 블랭킷
탱크 안을 질소로 채워 산소를 낮은 수준으로 유지하면(블랭킷) 남은 가연성 증기가 타는 데 필요한 산소가 부족해집니다. 같은 원리가 사람에게는 위험한 공간을 만듭니다. 미국 OSHA 기준은 산소 19.5% 미만을 산소결핍 분위기로 보기 때문에, 질소로 채웠던 탱크에 들어갈 때는 충분히 환기하고 가스 측정으로 확인한 뒤 들어갑니다.

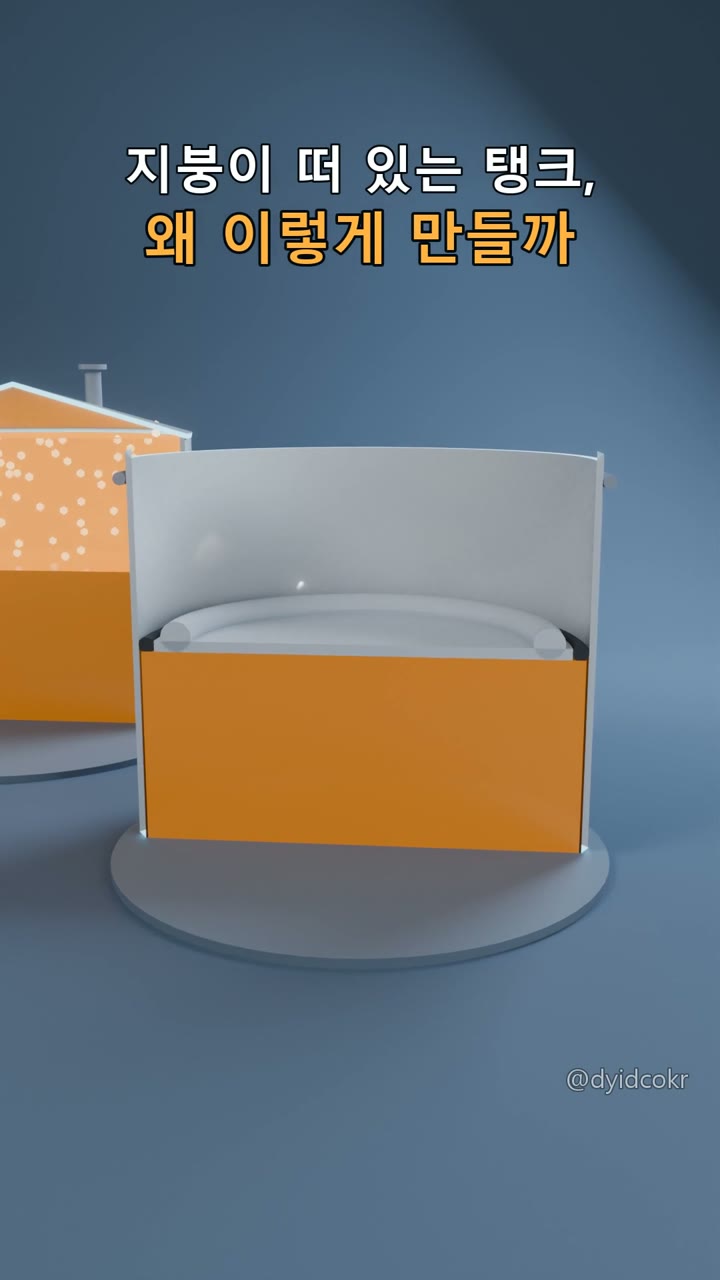

9. 지붕이 떠 있는 탱크, 왜 그렇게 만들까 — 플로팅 루프
지붕이 고정된 탱크는 지붕과 액면 사이 빈 공간에 증기가 쌓이고, 낮밤 온도차로 증기가 통기구로 빠져나갑니다. 지붕을 액면 위에 띄우면 그 공간 자체가 거의 없어지고, 가장자리는 봉인(림 실)으로 막습니다. 탱크를 비우면 지붕이 받침대 위에 내려앉으며 그 밑에 증기 공간이 다시 생기기 때문에, 내부 작업 전에는 가스프리와 환기 절차를 거칩니다.

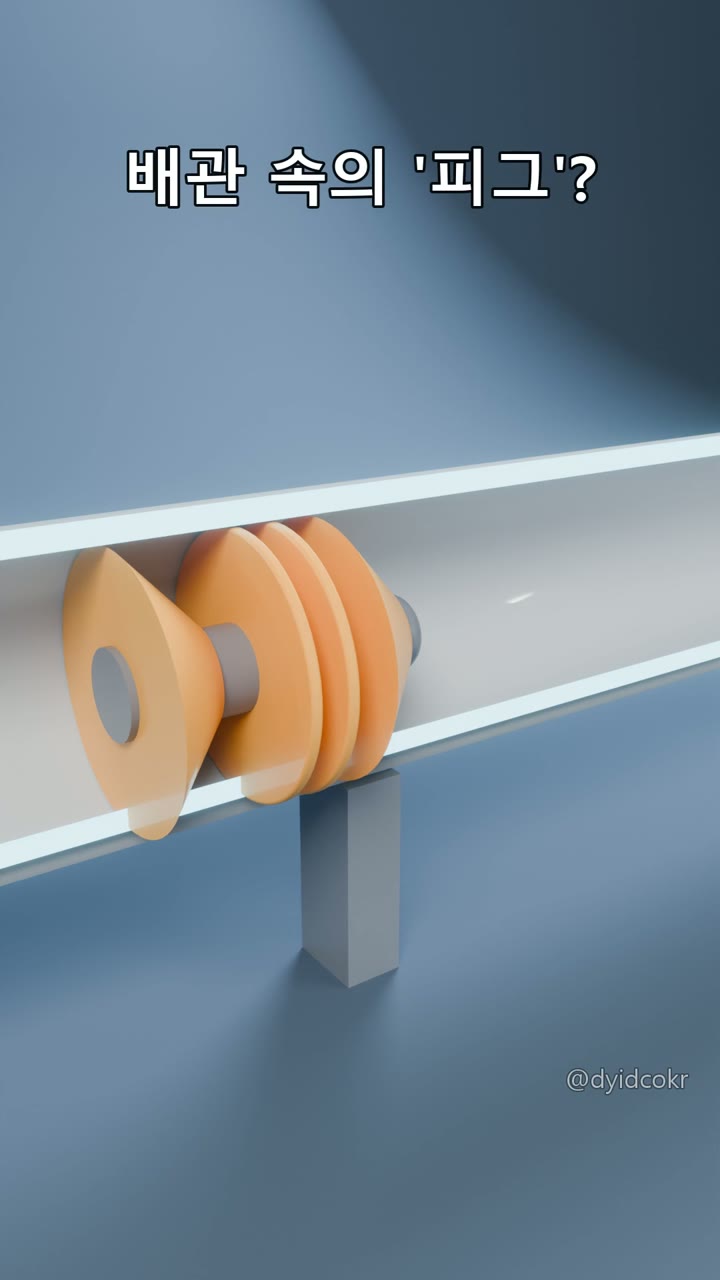

10. 배관 속을 청소하는 '돼지'? — 피깅
배관 청소 장치를 '피그'라고 부르는 이유로 가장 널리 알려진 설명은, 초기 장치가 벽을 긁으며 돼지 울음 같은 소리를 냈다는 통설입니다. 피그는 앞뒤 압력 차이로 밀려 이동하며, 폼(스펀지)·브러시·컵/디스크 피그가 대표적입니다. 너무 느리면 멈추고 너무 빠르면 손상될 수 있어 유체·배관·피그 종류에 맞춰 속도를 관리합니다.

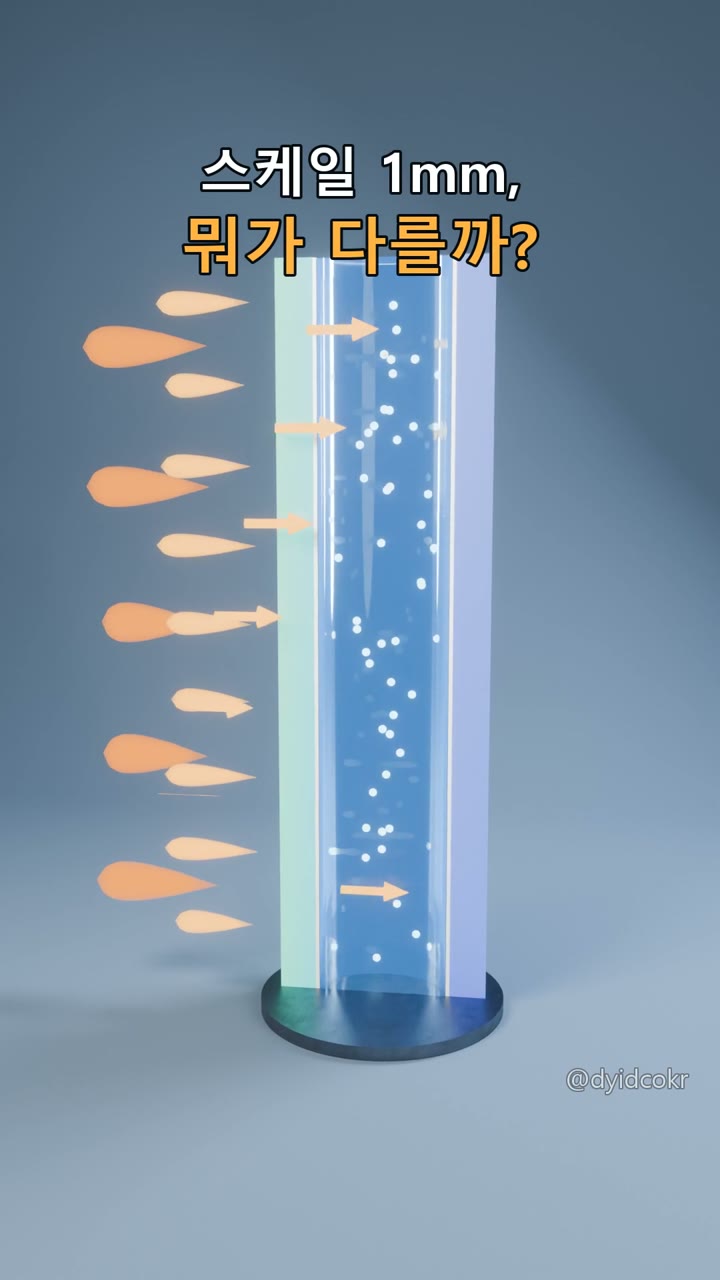

11. 보일러 속 스케일 1mm, 왜 터지는 문제가 되나
수관식 보일러 튜브는 안쪽의 물이 튜브를 식혀 주고, 바깥쪽은 연소 화염의 강한 열을 받습니다. 튜브 안쪽에 스케일이 끼면 단열재처럼 작용해, 바깥 열은 그대로 들어오는데 튜브 금속 온도가 올라갑니다. 업계 문헌은 1mm 안팎의 스케일도 고열유속 구간에서는 튜브 손상·파열로 이어질 수 있다고 설명하며, 그래서 수처리·수질 관리·정기 점검과 세정을 함께 씁니다.

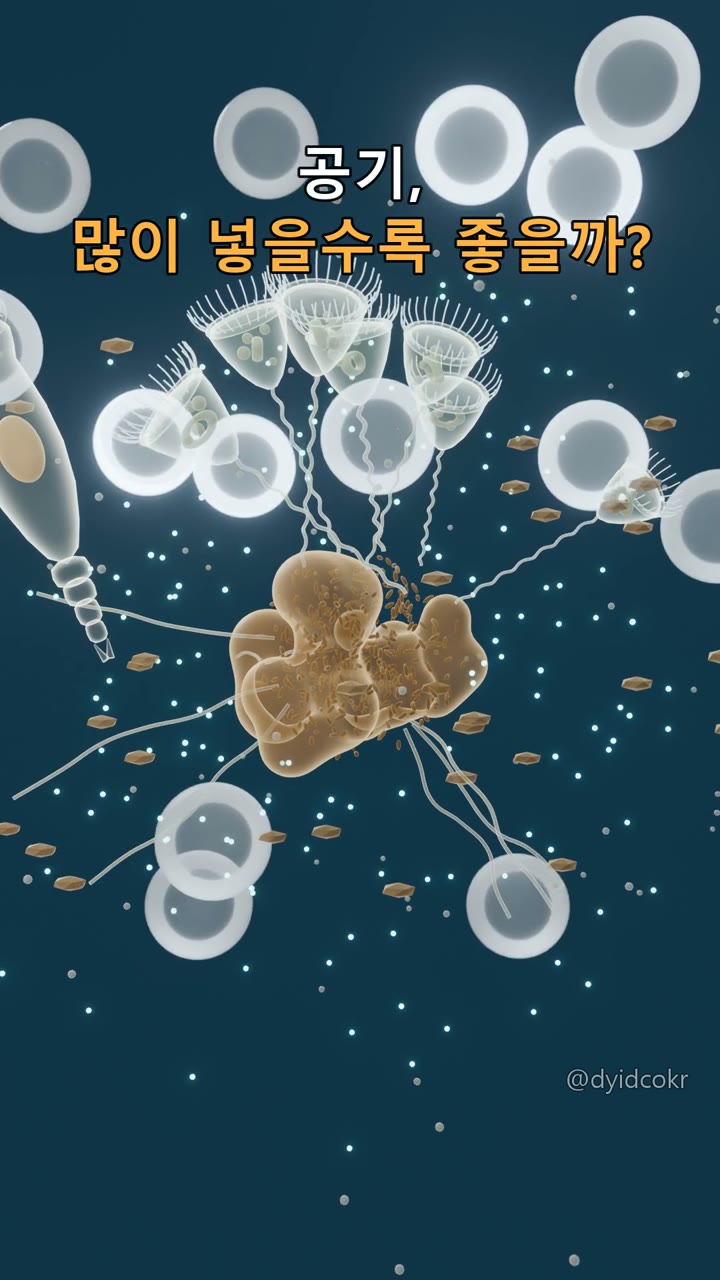

12. 폭기조, 공기를 얼마나 넣어야 할까
활성슬러지 공정의 폭기조는 공기를 불어넣어 호기성 미생물이 오염물질을 분해하게 만듭니다. 용존산소(DO)는 보통 약 2mg/L 안팎을 목표로 부하에 맞춰 조정하고, 공기를 넣는 블로워는 전체 전력 사용량에서 큰 비중을 차지하는 설비로 자주 언급됩니다. 공기가 적으면 분해가 떨어지고 많으면 전력을 낭비하기 때문에, 용존산소 농도와 블로워 운전 상태를 함께 확인합니다.
※ 근거: 정기보수 기간은 업계 일반 자료 기준이며 설비 규모·정비 범위에 따라 다릅니다. 플레어 약 98%는 미국 EPA 의 조건부 평가값(파괴효율)입니다. 오염계수는 TEMA 등 열교환기 설계 기준의 표준 관행입니다. 판형 열교환기 치수·부피비는 제품마다 차이가 큽니다. 방출 중 상승 한도(MAWP 의 10% 또는 3psi 중 큰 값)는 ASME Section VIII Div.1 의 방출장치 1개·비화재 조건 기준입니다. 트레이 설명은 트레이식 증류탑에 한정됩니다. 19.5%는 사람의 호흡·출입 안전 기준(미국 OSHA)이며 불을 막기 위한 목표 산소농도와는 다른 개념입니다. 플로팅 루프의 증발 손실 감소는 미국 EPA AP-42 계열 자료 기준이며 감소 폭은 조건마다 다릅니다. 피그 이름 유래는 통설이며 단정하지 않았습니다. 용존산소 목표와 블로워 전력 비중은 자료마다 편차가 있습니다. 영상은 이해를 돕는 3D 개념도이며 색은 설명용입니다.
