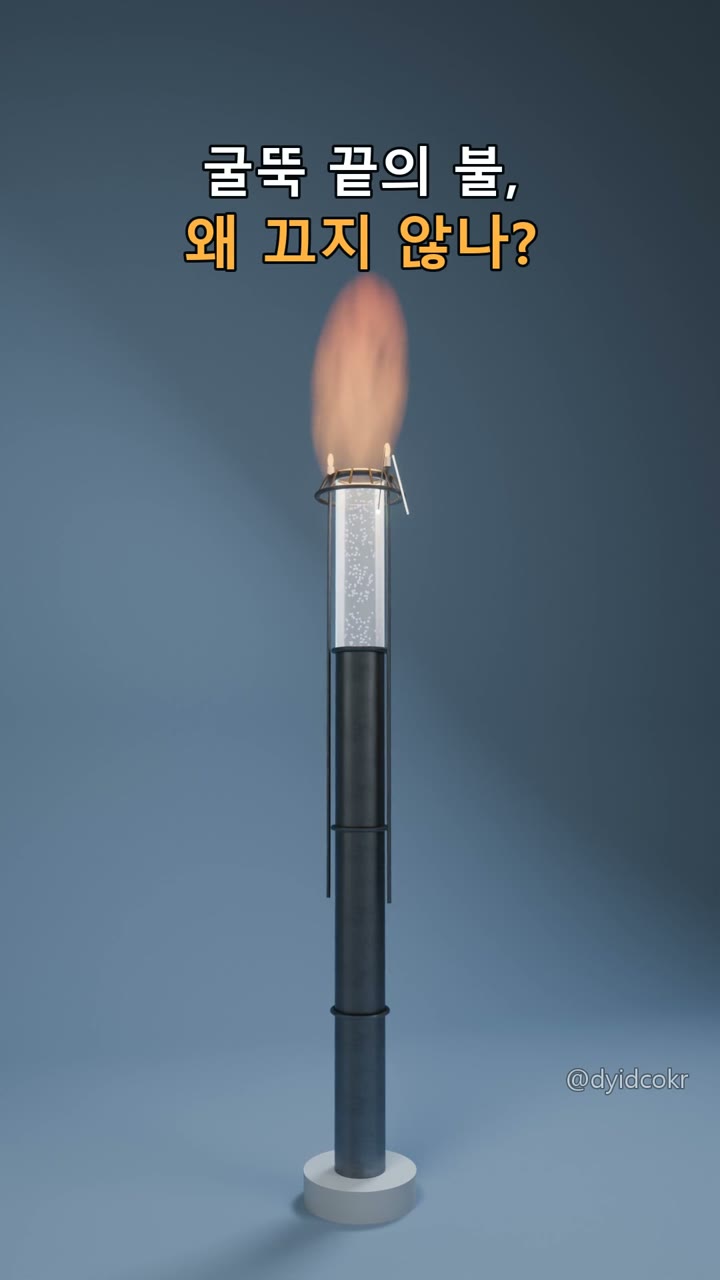

공장 위에서 계속 타는 저 불꽃, 왜 끄지 않고 그대로 둘까요? 처음 보면 무언가 잘못된 것처럼 보이지만, 이 불꽃은 일부러 켜 둔 설비입니다. 이름은 플레어 스택(flare stack)입니다.
영상으로 보기
▶ 유튜브 쇼츠로 보기 — 굴뚝 끝에서 타는 불, 왜 끄지 않나
남는 가스, 그냥 내보낼까 태울까
공정에서 남는 가스나, 안전밸브가 열리며 갑자기 몰리는 가스는 어디론가 내보내야 합니다. 방법은 크게 둘입니다. 그냥 대기로 내보내거나, 태워서 내보내는 것입니다. 태워서 내보내는 쪽을 맡는 설비가 플레어 스택입니다.

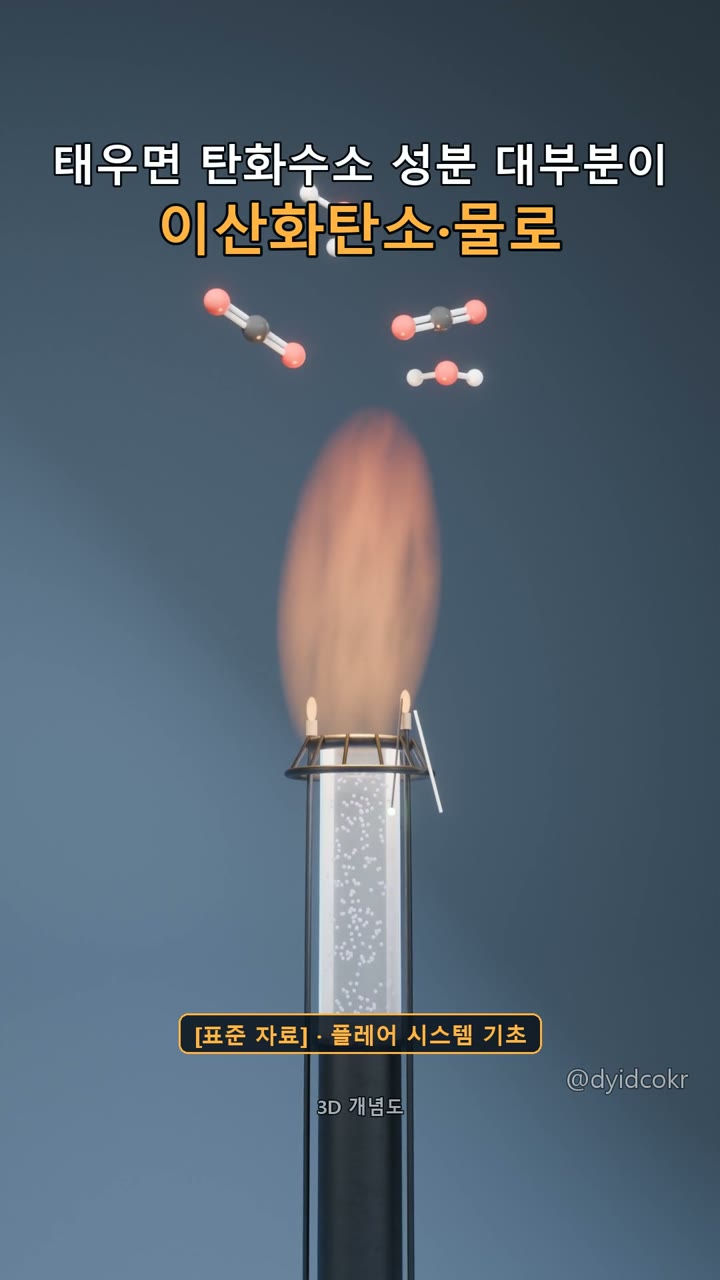

태우면 탄화수소 대부분이 이산화탄소와 물로
가스를 태우면 그 속 탄화수소 성분 대부분이 이산화탄소와 물로 바뀝니다. 그대로 내보낼 때보다 화재·폭발 위험과 유해성을 줄일 수 있습니다. 다만 가스에 황 같은 성분이 섞여 있으면 이산화탄소·물이 아닌 다른 물질이 생길 수 있어서, "전부 무해하게 바뀐다"고 말할 수는 없습니다.

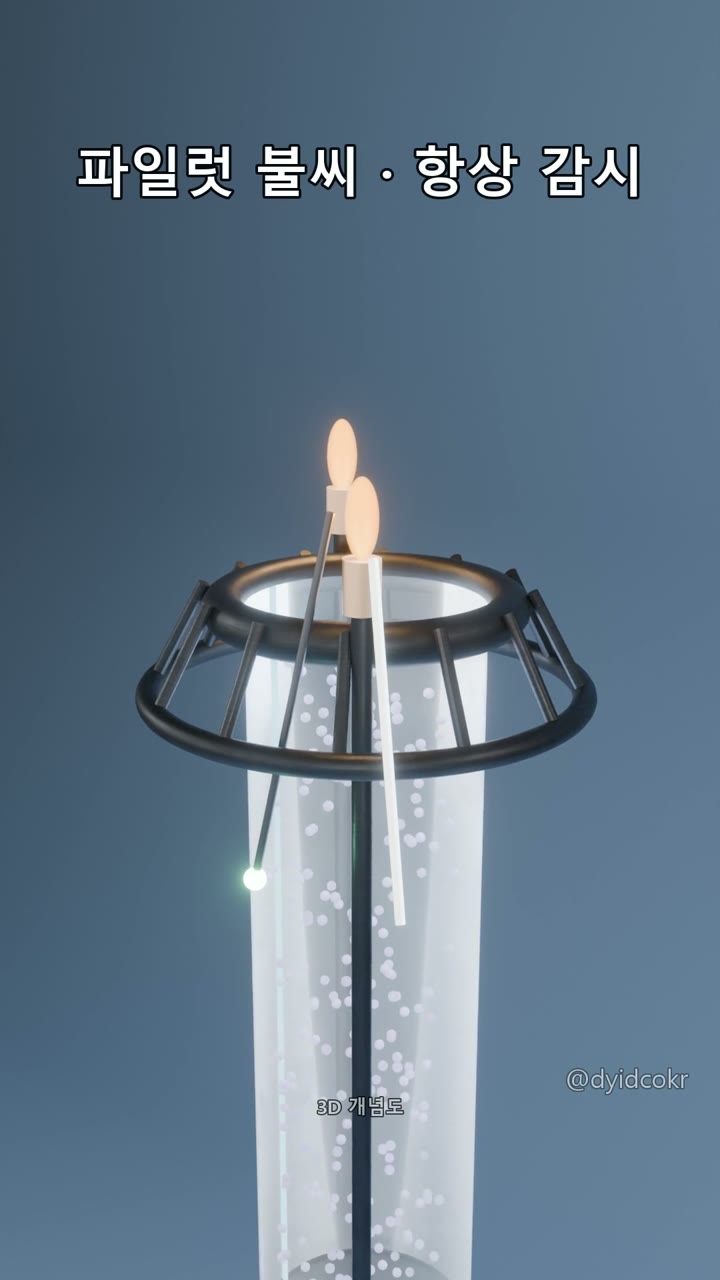

끝에는 작은 불씨가 항상 켜져 있습니다
가스가 언제 몰려올지 모르니, 플레어 끝에는 작은 불씨(파일럿 버너)가 항상 켜져 있습니다. 그리고 감지 장치가 이 불씨가 꺼졌는지 계속 지켜보는 구성이 많습니다.

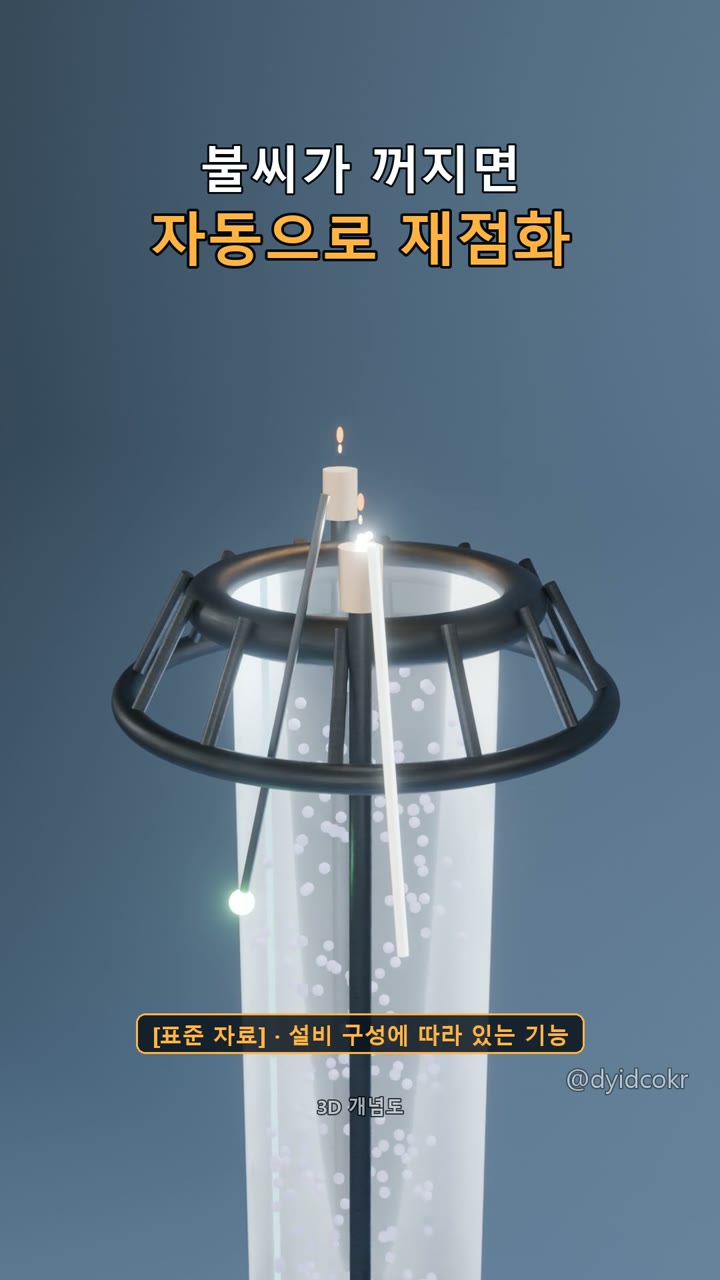

불씨가 꺼지면 자동으로 다시 붙입니다
불씨가 꺼지면 점화 장치가 자동으로 다시 불을 붙이는 기능을 갖춘 설비도 있습니다. 설비 구성에 따라 있는 기능이라 모든 플레어에 다 있는 것은 아닙니다.

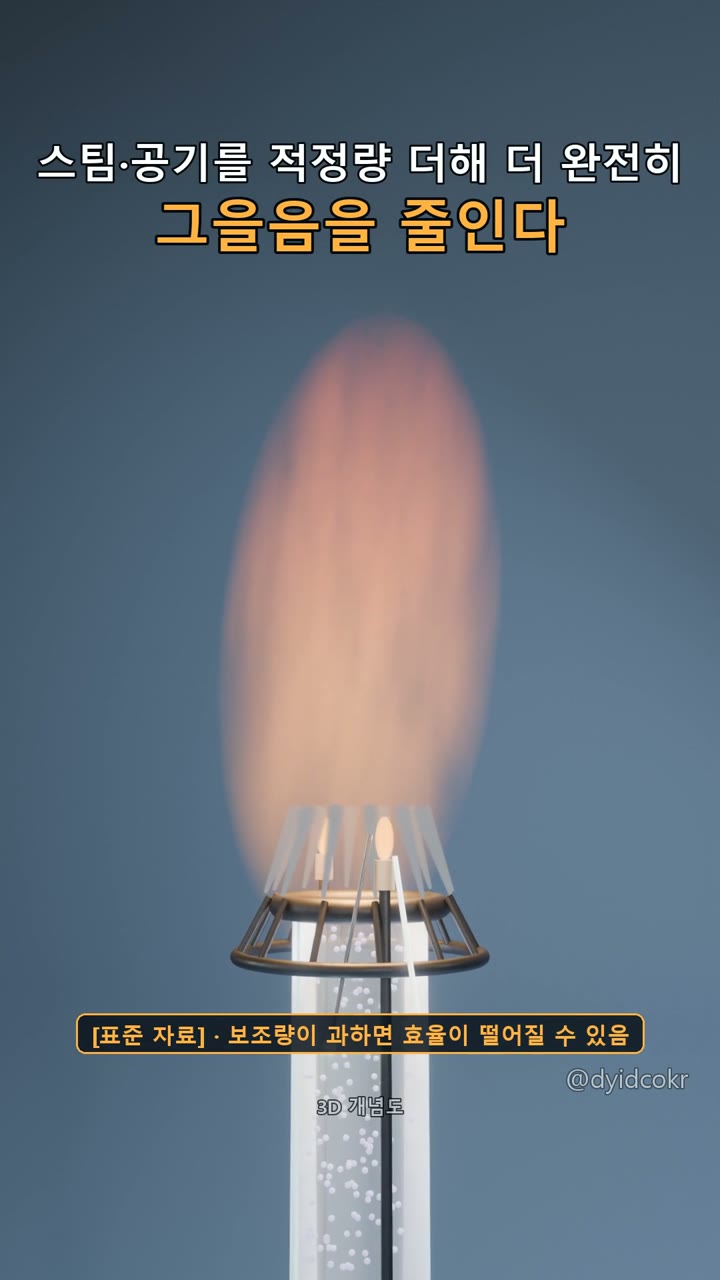

스팀·공기를 적정량 더하면 그을음이 줄어듭니다
끝부분에 스팀이나 공기를 적정량 함께 분사해 불꽃에 공기를 더 섞어 주면, 덜 탄 탄소가 그을음(검은 연기)으로 남는 양을 줄이고 더 완전하게 태울 수 있습니다. 반대로 보조량이 과하면 오히려 효율이 떨어질 수 있어서 "적정량"이 중요합니다.
약 98% — 다만 조건이 붙은 숫자입니다
미국 EPA는 적절히 설계되고 운전되는 플레어가 유기성 오염물질을 약 98% 파괴한다고 평가하는 자료를 내놓습니다. 이 값은 연소효율과는 다른 "파괴효율"이고, 가스 열량이나 플레어 끝단 속도 같은 조건을 만족할 때의 미국 기준 평가값입니다. 국내 설비에 그대로 적용된다고 보기는 어렵습니다.
그래서 정비 때 함께 봅니다
그래서 압력을 방출하거나 설비를 정비할 때, 플레어가 가스를 어떻게 처리하는지도 함께 봅니다. 저 불꽃은 사고가 아니라 안전장치입니다.
다음 편에서는 "새 열교환기는 왜 일부러 크게 만들까?"를 다룹니다.
※ 근거: 플레어 구성(파일럿 버너·불꽃 감지·자동 재점화·스팀/공기 보조)은 플레어 시스템 표준 자료 기준입니다. 자동 재점화·스팀 보조는 설비 구성에 따라 있는 기능입니다. 약 98%는 미국 EPA 의 조건부 평가값(40 CFR 60.18 계열 조건)이며 국내 적용은 다를 수 있습니다. 영상은 이해를 돕기 위한 3D 개념도이며 색은 설명용입니다.
